Pinnacle

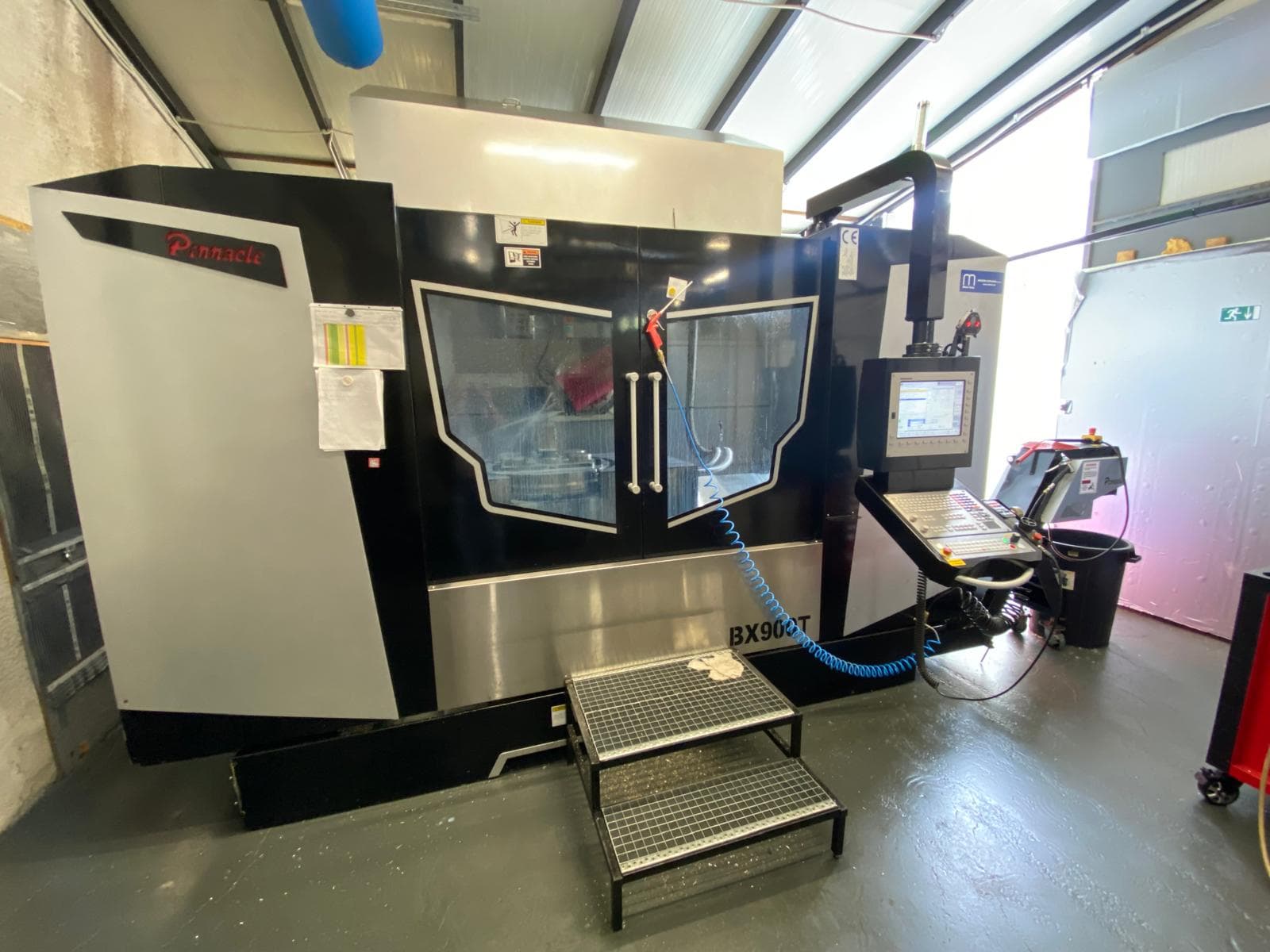

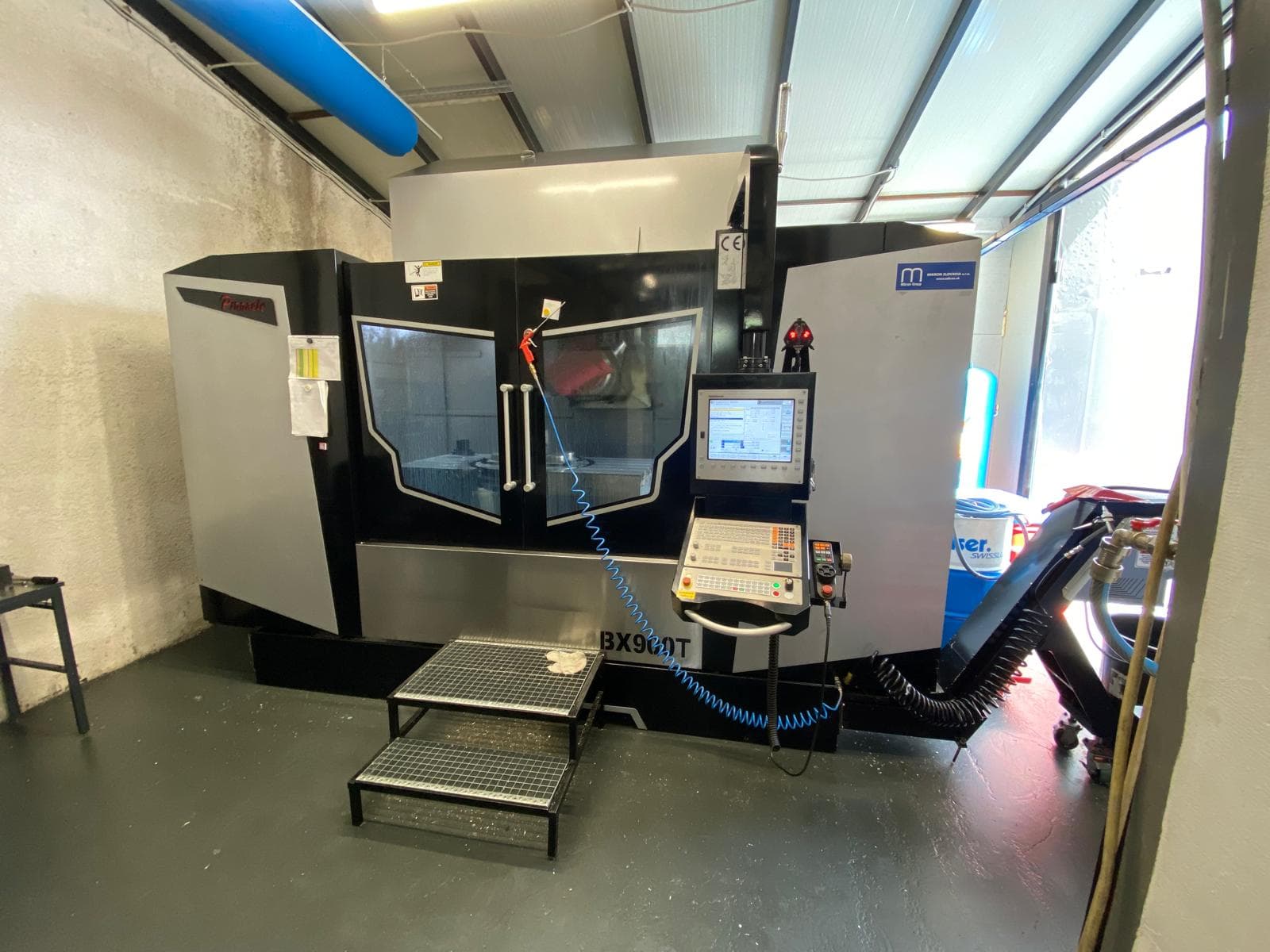

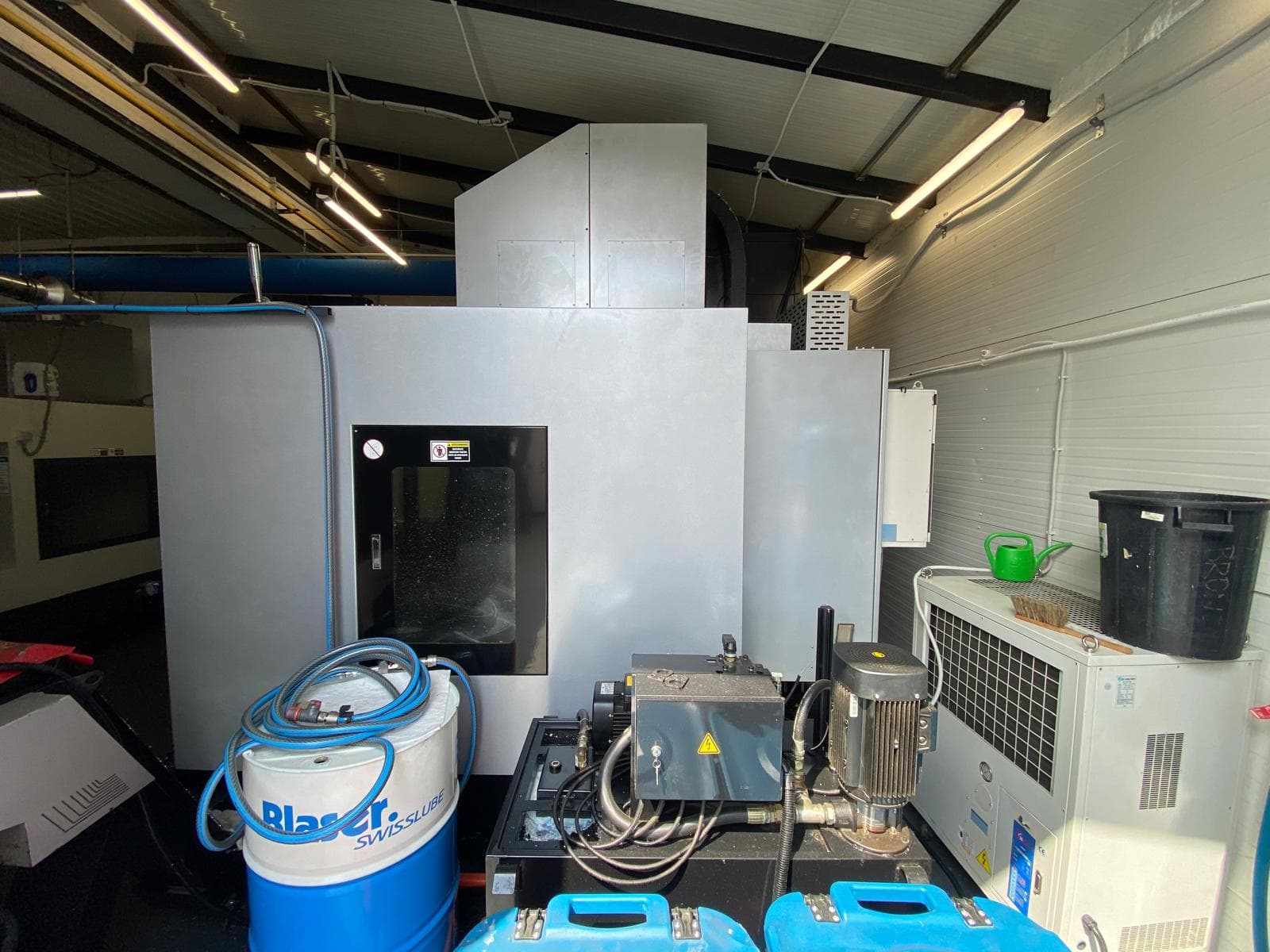

BX900-T Heidenhain TNC640
PŘÍSLUŠENSTVÍ:

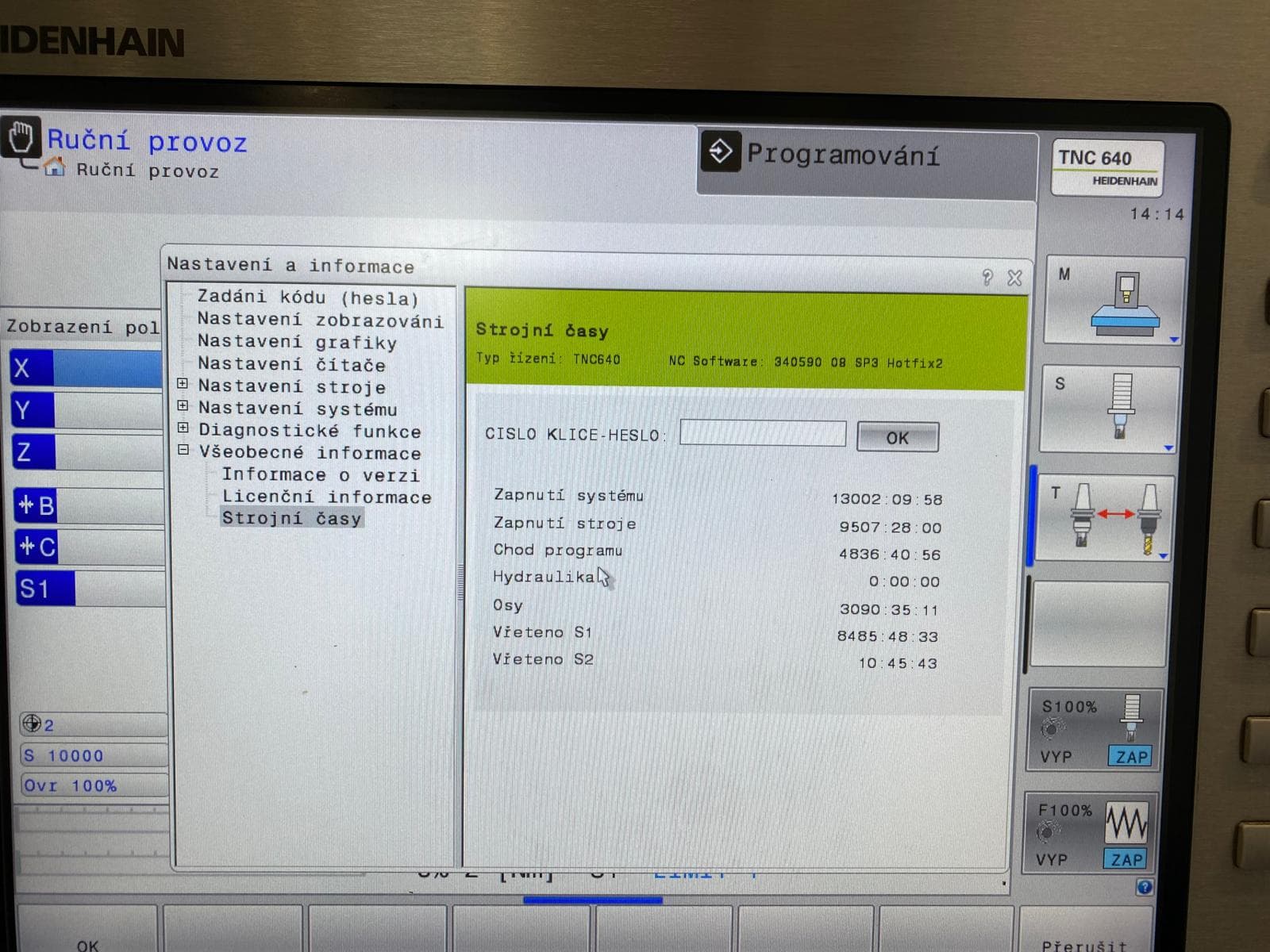

Heidenhain TNC-640 s 15" LCD, karta ethernet, harddisk, DCM software, kinematika, servopohony QSY155B (2,5kW)
Vřeteno polohovatelné ±120°, HSK63T, 15.000 ot./min., 19kW, 93 Nm
Vysokotlaké chlazení středem vřetena 20 bar se samostatnou nádrží 600 l + ofuk středem vřetena
Průměr zabudovaného otočného stolu 800mm
Funkce soustružení na otočném stole
Zásobník nástrojů s ramenem na 40 nástrojů, pásový typ
Oživení a základné zaškolení obsluhy a údržby stroje

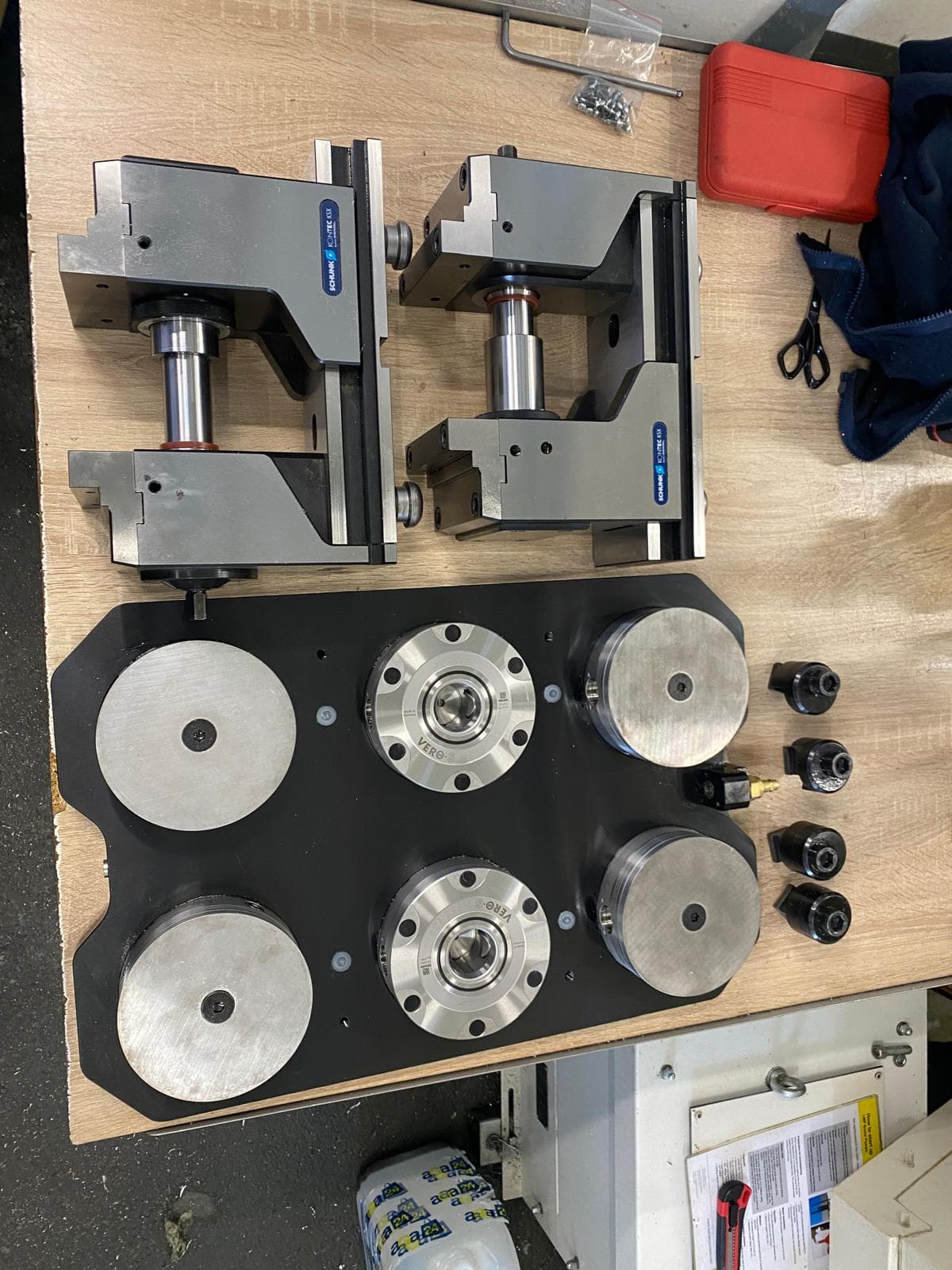

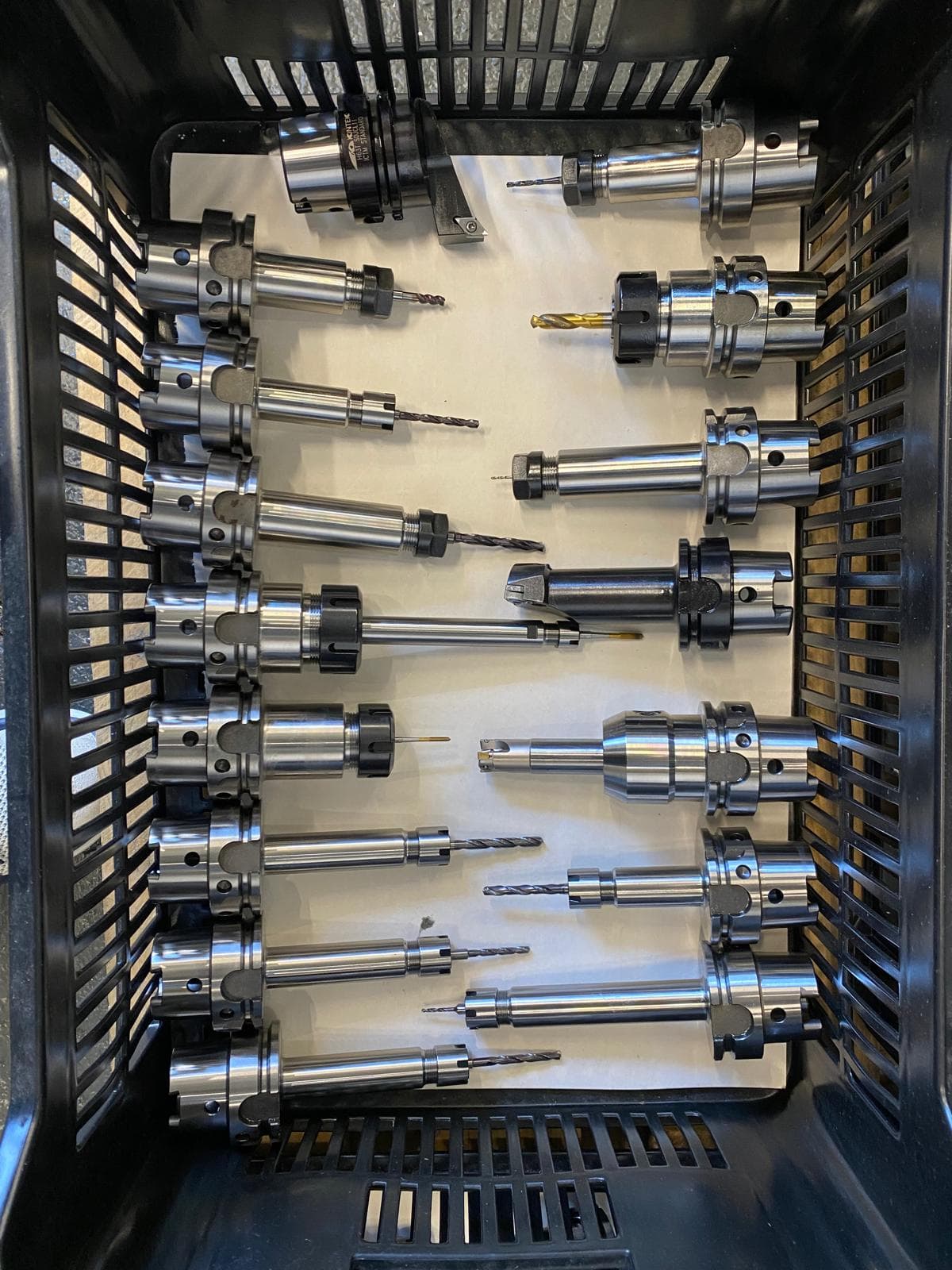

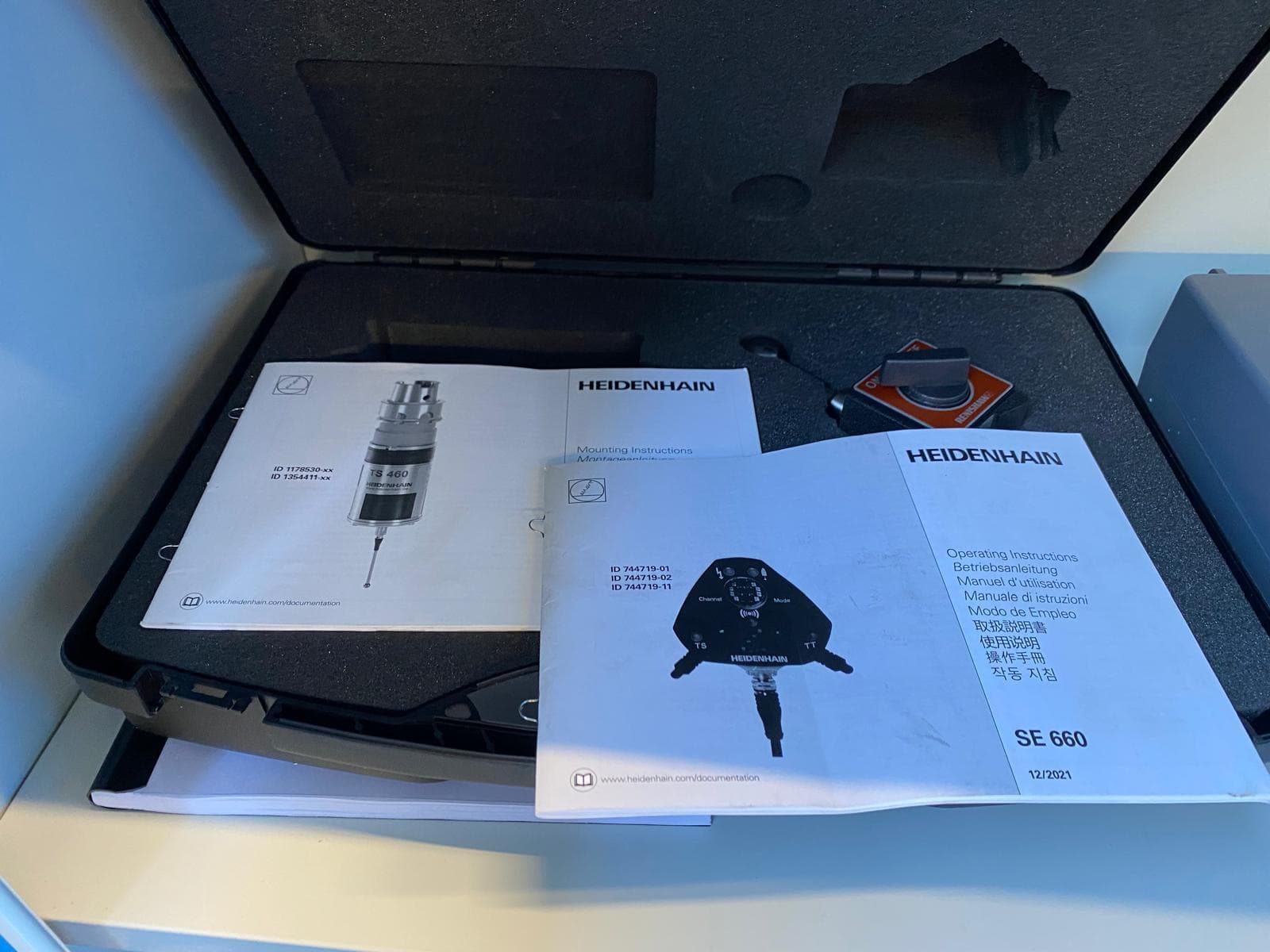

150.000 EUR Cena stroje bez DPH, včetně instalace u zákazníka. V cene náradie a nástroje, upínacie náradie Schunk v hodnote 22.000 EUR bez DPH
179 900 €
Parametre

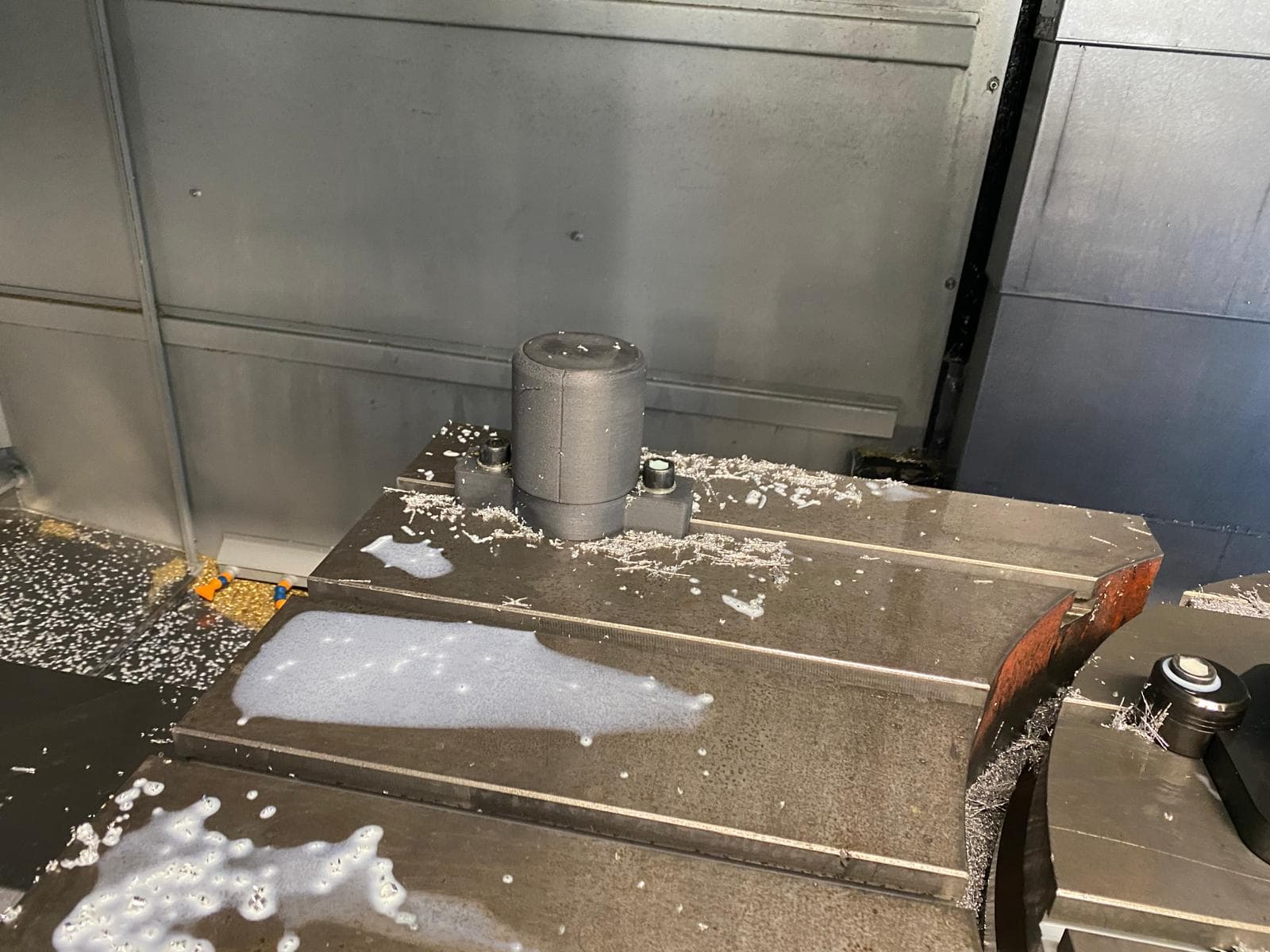

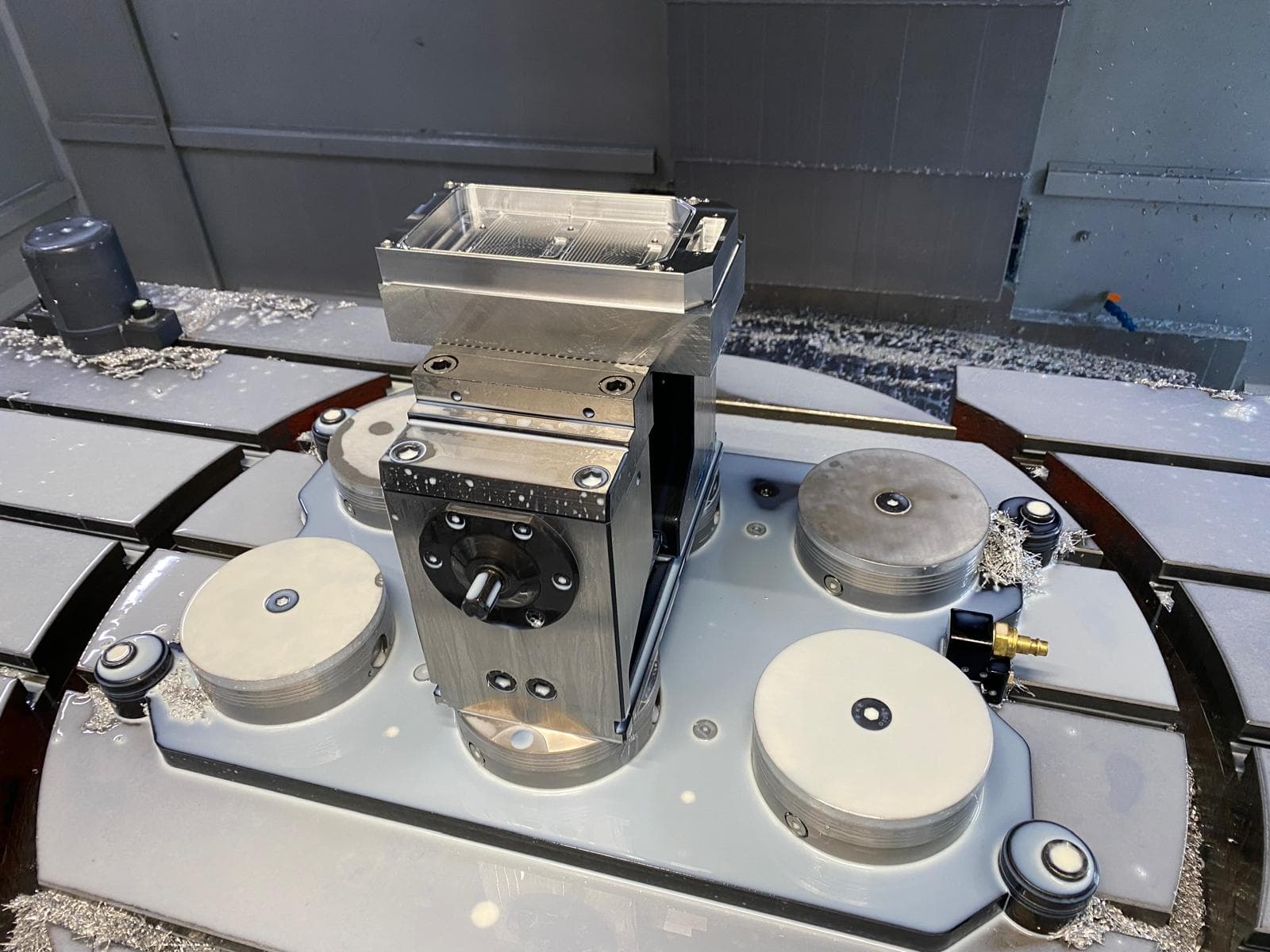

| Základní stůl | |
| Rozměry základního stolu | 1700x850mm |
| Pojezd osy X | 1500mm |
| Pojezd osy Y | 900mm |
| Pojezd osy Z | vertikálne 1000 / horizontálne 1100mm |
| Vzdálenost čela vřetena od stolu - vertikálně | 115~1115mm |
| Vzdálenost čela vřetena od stolu - horizontálně | 255~1355mm |
| T - drážky | 18x150x5mm |
| Max. zatížení stolu | 1200kg |
| Otočný stůl | |
| Průměr otočného stolu | 800mm |
| Rychlost otáčení | 50 pri frézovaní, pri sústružení 800ot/min |
| Průměr otvoru otočného stolu | 60mm |
| Min. programovatelný inkrement otočného stolu | 0,001° |
| Max. hmotnost obrobku | pri frézovaní 800, pri sústružení 500kg |
| C osa - otáčení stolu | 360° |
| Vřeteno | |
| Kužel vřetena | HSK63Tnull |
| Kroutící moment (con/max) | 93 / 239Nm |
| Převodový poměr | 1:1null |
| Typ pohonu osy B - natočení vřetena | DD E-TEL motornull |
| Osa B - natočení vřetena | ± 120° |
| Rychlost natočení vřetena | 50ot/min |
| Min. programovatelný inkrement natočení vřetena | 0,001° |
| Moment zpevnění / kont. obrábění osy B | 2950/689Nm |
| Vnitřní průměr ložisek vřetena | 70mm |
| Max. otáčky vřetena | 15000ot/min |
| Výkon pohonu vřetena | 19/23kW |
| Posuvy | |
| Rychloposuv osy X/Y/Z | 20/20/16m/min. |
| Pracovní posuv | 10 000m/min. |
| Zásobník nástrojů | |
| Systém výměny | Hydraulické obojstranné rameno |
| Počet poloh v zásobníku | 40ks |
| Max. průměr nástroje | 75mm |
| Max. délka nástroje | 250mm |
| Max. hmotnost nástroje | 8kg |
| Požadavky stroje | |
| Stlačený vzduch | 0,6MPa |
| Příkon stroje | 50kVA |
| Kapacita nádrže chladící kapaliny | 700l |
| Rozměry stroje | |
| Hmotnost | 15000kg |
| Výška | 3450mm |
| Půdorys | 4450x4340mm |
| Rozměry stroje na paletě (dxšxv) | 4300x3260x4030mm |
| *Za príplatok | Zmena technických parametrov vyhradená |
